Diagrama de Topologia

Formato Gráfico

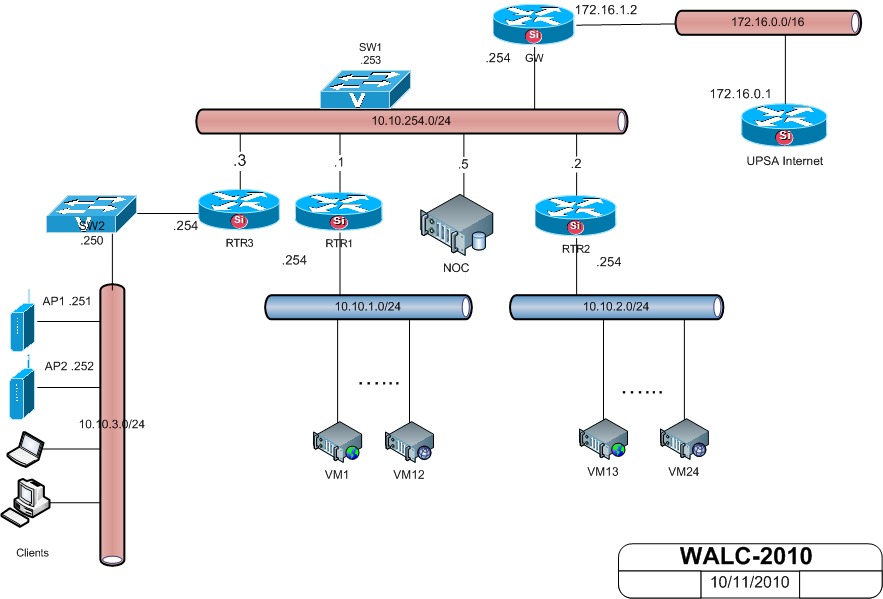

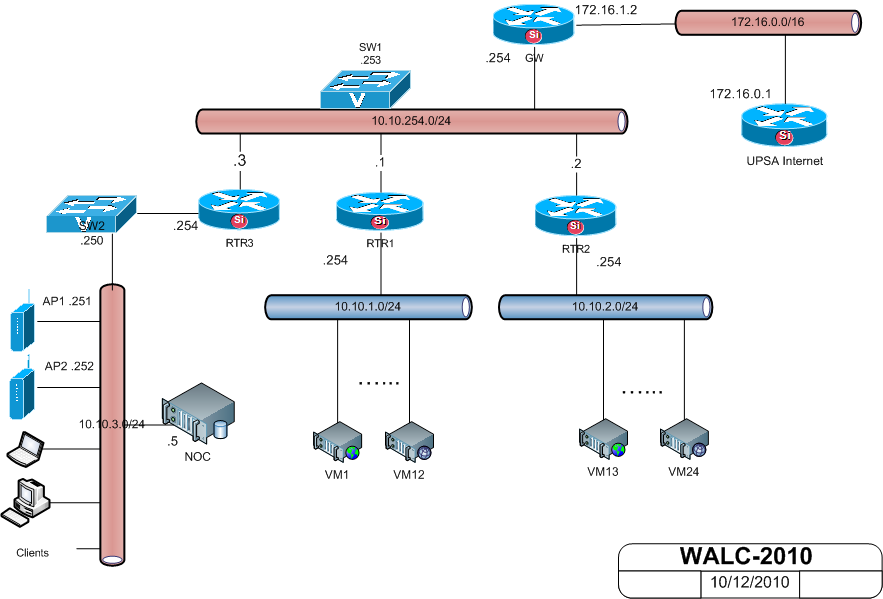

Diagrama de nustra Red en formato PNG

Formato Texto

red troncal             = 10.10.254.0/24
soekris (entrutador gw) = 10.10.254.254
conmutador              = 10.10.254.253
enrutador1              = 10.10.254.1
enrutador2              = 10.10.254.2
Punto de Acceso1        = 10.10.254.251
Punto de Acceso2        = 10.10.254.252
Red detrás enrutador1   = 10.10.1.0/24
Red detrás enrutador2   = 10.10.2.0/24
Puerto de enlace red1   = 10.10.1.254
Puerto de enlace red2   = 10.10.2.254
Direcciones IPs red1    = 10.10.1.{1-12}
Direcciones IPs red2    = 10.10.2.{1-12}:
DHCP de clients         = 10.10.254.100-199

Comentarios:
   - Puerto de enlace (gw) por las maquinas virtuales en la red1 es 10.10.1.254
   - Puerto de enlace (gw) por las maquinas virtuales en la red2 es 10.10.2.254
   - Servidor "Centro de Operaciones de la Red" o nuestro "NOC" sera 10.10.254.250


                                  |
Sala                              |
10.10.0.0/16                  .254.254  <- Soekris (gw)
                                  |
                              .254.253  <- conmutador de red troncal
                                  |
     +--------+-------------------+------------------+- - - - - - - - - - + NOC
     |        |                   |                  |                   .254.250
     |        |                   |.254.1            |.254.2
    AP1      AP2                 ----               ----
 .254.251 .254.252              |RTR1|             |RTR2|
     |        |                  ----               ----
 10.10.254.{100-199}              |.1.254            |.2.254
                                  |                  |
                                  |.1.253            |.2.253
                               --------           --------
                              |MacMini1|         |MacMini2|
                               --------           --------
                                  |                  |
                                  |                  |
                                 VMs                VMs
                                  |                  |
                           10.10.1.{1-12}      10.10.2.{1-12}


Clave
-----
AP  = Punto de Acceso
GW  = Puerto de Enlace
RTR = Enrutador
SW  = Conmutador
VMs = Maquinas Virtuales
