Plan de Direccionamiento
=================

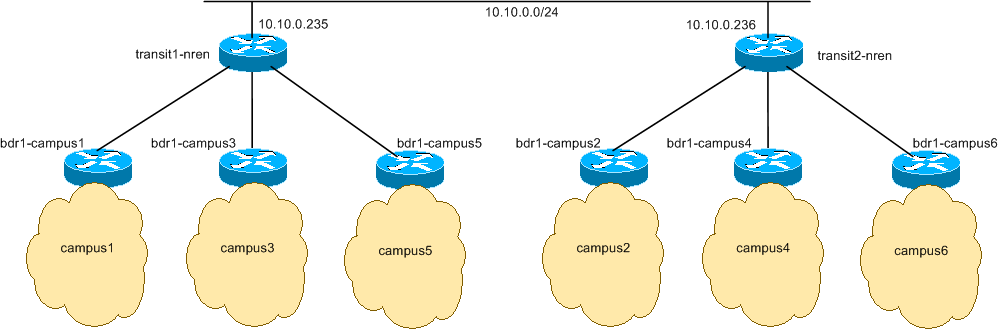

El siguiente diagrama muestra la configuración de nuestra red de
taller. Los dos enrutadores en la parte superior son la **NREN** (REI
nacional) y éstos están conectados a la subred del taller.
Para los ejercicios del laboratorio, se le ha asignado a cada grupo
los siguientes bloques de direcciones para su campus:
| **Campus** | **IPv4 Públicas** | **IPv4 Privadas** | **IPv6 para Campus** | **ASN** |
|------------|-----------------|------------------|-----------------|---------------|
| 1 | 100.68.1.0/24 | 172.21.0.0/16 | 2001:db8:1::/48 | 10 |
| 2 | 100.68.2.0/24 | 172.22.0.0/16 | 2001:db8:2::/48 | 20 |
| 3 | 100.68.3.0/24 | 172.23.0.0/16 | 2001:db8:3::/48 | 30 |
| 4 | 100.68.4.0/24 | 172.24.0.0/16 | 2001:db8:4::/48 | 40 |
| 5 | 100.68.5.0/24 | 172.25.0.0/16 | 2001:db8:5::/48 | 50 |
| 6 | 100.68.6.0/24 | 172.26.0.0/16 | 2001:db8:6::/48 | 60 |
Se le darán más detalles acerca de las direcciones a usar para los
enrutadores y switches a medida que avancemos en los ejercicios, pero
éstas serán asignadas a partir de los siguientes bloques:
| **Red** | **IPv4** | **IPv6** |
|-----------------------|-----------------|--------------------|
| Enrutadores centrales | 100.68.X.0/28 | 2001:db8:X:0::/64 |
| NAT | 100.68.X.32/28 | N/A |
| Servidores | 100.68.X.128/28 | 2001:db8:X:1::/64 |
| Loopbacks | 100.68.X.240/28 | 2001:db8:X:2::/64 |
| Edificio 1 Gestión | 172.2X.10.0/24 | 2001:db8:X:10::/64 |
| Edificio 1 Empleados | 172.2X.11.0/24 | 2001:db8:X:11::/64 |
| Edificio 1 Estudiantes | 172.2X.12.0/24 | 2001:db8:X:12::/64 |
| Edificio 2 Gestión | 172.2X.20.0/24 | 2001:db8:X:20::/64 |
| Edificio 2 Empleados | 172.2X.21.0/24 | 2001:db8:X:21::/64 |
| Edificio 2 Estudiantes | 172.2X.22.0/24 | 2001:db8:X:22::/64 |
Deberá substituir la '**X**' con el número de su grupo de campus!
La NREN ha asignado los siguientes bloques para los enlaces de
los enrutadores de borde:
| **Campus** | **Subred enlace NREN** | **Dirección router NREN** | **Dirección router de campus** |
|------------|----------------------|-------------------------|----------------------------------|
| 1 | 100.68.0.0/30 | 100.68.0.1 | 100.68.0.2 |
| 2 | 100.68.0.4/30 | 100.68.0.5 | 100.68.0.6 |
| 3 | 100.68.0.8/30 | 100.68.0.9 | 100.68.0.10 |
| 4 | 100.68.0.12/30 | 100.68.0.13 | 100.68.0.14 |
| 5 | 100.68.0.16/30 | 100.68.0.17 | 100.68.0.18 |
| 6 | 100.68.0.20/30 | 100.68.0.21 | 100.68.0.22 |
| **Campus** | **Subred enlace NREN** | **Dirección router NREN** | **Dirección router de campus** |
|------------|----------------------|-------------------------|----------------------------------|
| 1 | 2001:db8:0:1::/127 | 2001:db8:0:1::0 | 2001:db8:0:1::1 |
| 2 | 2001:db8:0:2::/127 | 2001:db8:0:2::0 | 2001:db8:0:2::1 |
| 3 | 2001:db8:0:3::/127 | 2001:db8:0:3::0 | 2001:db8:0:3::1 |
| 4 | 2001:db8:0:4::/127 | 2001:db8:0:4::0 | 2001:db8:0:4::1 |
| 5 | 2001:db8:0:5::/127 | 2001:db8:0:5::0 | 2001:db8:0:5::1 |
| 6 | 2001:db8:0:6::/127 | 2001:db8:0:6::0 | 2001:db8:0:6::1 |
El sistema autónomo de la NREN es 65535.
